STM32串口收发不定长数据HAL库版，使用STM32CubeMX配置参数生成HAL库，利用DMA空闲中断IDLE实现串口收发不定长数据的方法HAL库版，完整源码免费下载

泛米米码的字 4年前 (2021-01-21) 分类：米米出品 评论(0)

欢迎关注微信公众号：泛米米

12本阳台种菜电子书限时免费送

关注【泛米米】，发送“电子书”免费获取

随时随地在手机上学习交流阳台种菜，公众号文章更新更快

分享一个使用使用HAL库实现串口收发不定长数据的方法，芯片为STM32F103C8T6，使用STM32CubeMX配置硬件参数，下面泛米米博客介绍详细方法。

STM32串口收发不定长数据原理：

在一帧数据传输结束后，通信线路会维持高电平，当CPU检测到线路处于空闲状态时，空闲状态标志IDLE将由硬件置1。如果串口控制器CR1中的IDLEIE位为1，将触发空闲中断，也就是IDLE中断，这里实现收发不定长数据就是利用的这个中断。

STM32串口收发不定长数据的目标：

利用串口助手，从PC发送任意长度的字符到STM32F103C8T6核心版串口，收到数据后将原样返回到PC端串口助手。

STM32串口收发不定长数据的设计思路：

1、使能IDLE中断，在串口中断服务程序中添加对IDLE的判断。

2、启动DMA，将接收的数据缓存，当一帧数据发送完成后，线路厨余IDLE空闲状态，会触发IDLE中断，在IDLE中断回调函数里设置接受完成标志。

3、WHILE里检测到接收完成标志后，将接受的一帧数据原样发回，重新启动DMA。


完整版源码网盘下载连接：


https://url98.ctfile.com/f/20967998-507762658-80b652


（访问密码：4565）

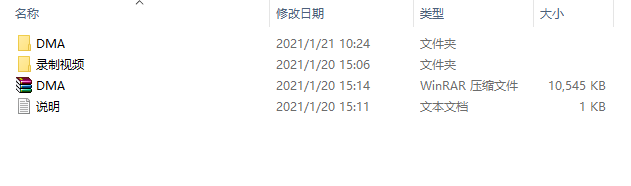

压缩包内容：包含源码，视频教程



有问题需要技术支持或者stm32开发可以添加泛米米微信：2370202521


STM32串口收发不定长数据具体步骤：

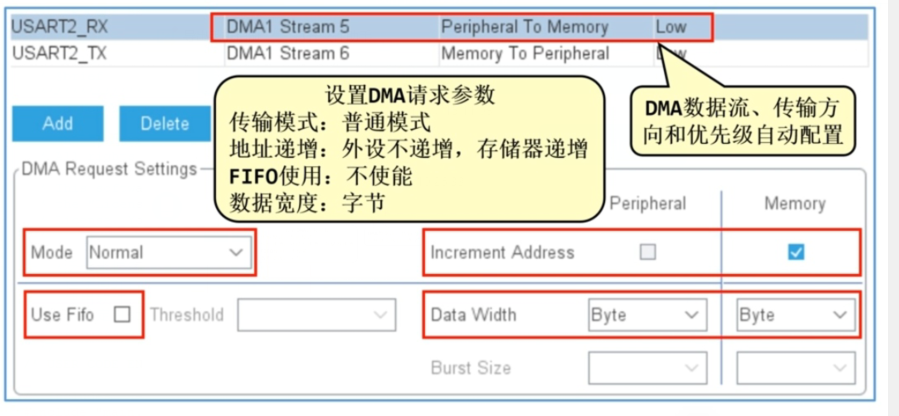

1、用STM32CubeMX配置参数


这里主要是配置下串口，然后生成项目文件即可。

2、打开项目文件，编写用户代码。

a、添加空闲中断的处理。

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */

  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */
	//添加IDLE中断处理
	if(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE)!= RESET) //是否发生IDLE
	{
		__HAL_UART_CLEAR_IDLEFLAG(&huart1);  //清除IDLE中断标志
		HAL_UART_IdleCpltCallback(&huart1);   //用户编写的IDLE中断回调函数

	}
  /* USER CODE END USART1_IRQn 1 */
}

b、添加用户变量以及宏定义。

/* USER CODE BEGIN PV */

uint8_t RxBuffer[LENGTH];   //接收缓存区
uint8_t RecCount = 0 ;      //接收数据个数
uint8_t RxFlag = 0 ;        //接收完成标志：0表示接收未完成，1表示接收完成

/* USER CODE END PV */

c、添加while代码，判断接受完成标志，将数据发回

/* USER CODE BEGIN 3 */
		if(RxFlag == 1)   //判断数据是否接收完成
		{

			RxFlag = 0;     //清除标志位
			//发生空闲中断时，已接收数据个数等于数据总量减去DMA数据流中待接收的数据个数
			RecCount = LENGTH - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);

			//采用DMA方式将接收的数据原样发回PC
			HAL_UART_Transmit_DMA(&huart1,(uint8_t*)RxBuffer,RecCount);

			RecCount = 0;

			HAL_UART_Receive_DMA(&huart1,(uint8_t*)RxBuffer,LENGTH);   //启动DMA接收

		}
  }
  /* USER CODE END 3 */

d、添加中断回调函数和空闲中断函数

/* USER CODE BEGIN 4 */
//***********接收中断回调函数***************//
//DMA中断将调用接收中断回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart ->Instance == USART1)
	{
		//重新启动DMA接收，准备下一次的数据传输
		HAL_UART_Receive_DMA(&huart1,(uint8_t*)RxBuffer,LENGTH);//使能接收终端
	}
}

//*************空闲中断回调函数********************//
void HAL_UART_IdleCpltCallback(UART_HandleTypeDef *huart)
{
	RxFlag = 1;    //设置接收完成标志

}

/* USER CODE END 4 */

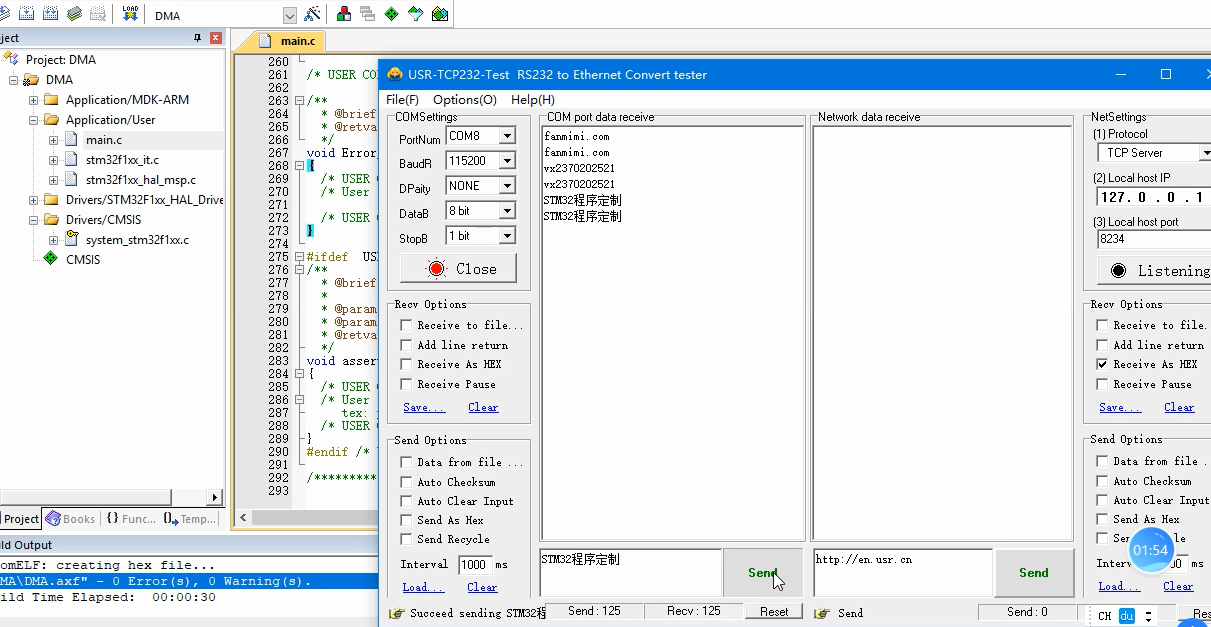

程序就完成了，然后编译，0错误0警告，下载，测试串口

STM32串口收发不定长数据HAL库版2.png发送任意长度数据，正常返回任意长度数据。

完成。

视频教程：微信扫下面二维码，或者搜视频号“泛米米”即可查看



有问题需要技术支持可以添加泛米米微信：2370202521


关于STM32F103C8T6使用STM32CubeMX配置参数生成HAL库，利用DMA空闲中断IDLE实现串口收发不定长数据的方法，提供源码泛米米博客就介绍到这了。
