使用AD画板子原理图导入PCB时,所有元器件都有白色网状怎么去掉?

【10本阳台种菜电子书免费领取】

阳台种菜交流微信群,欢迎菜友们加入,有种菜问题直接群里提出,添加 泛米米博客微信:2370202521 (添加记得备注阳台种菜,加后拉你进群,还有10本阳台种菜电子书免费赠送)

微信小程序:跟泛米米一起阳台种菜

添加小程序,手机上一起种菜

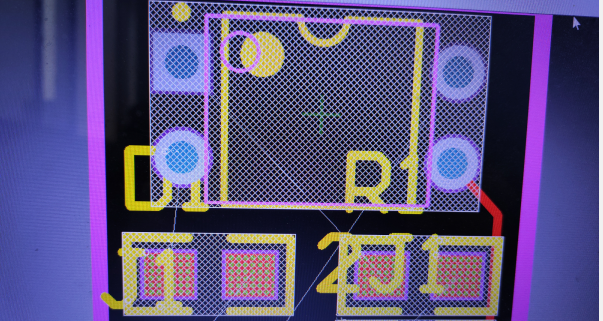

近日,泛米米在使用AD画PCB板子时,从原理图导入PCB后,所有元器件都出现白色网状,看下图怎么去掉?

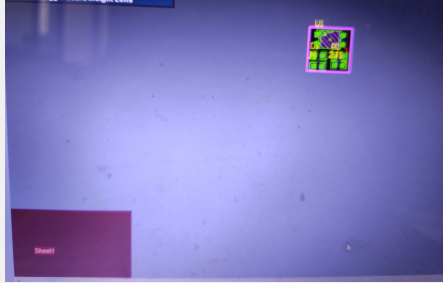

其实很简单,把图缩小到最小,你会发现,角落有个sheet,删除即可。


关于使用AD画板子原理图导入PCB时,所有元器件都有白色网状怎么去掉?泛米米博客就分享到这了
